Deskripsyon
| Kalite fib: | G657A2 | Materyèl kab: | LSZH |
|---|---|---|---|
| Konte fib: | 8 fib | Kalite Polonè: | APC 2F UPC |
| Koulè kab: | Jòn | Kalite konektè: | Nissin MPO Gason, LC |
| Limyè segondè: |
fanatik soti kab, duplex fib optik kab |
||

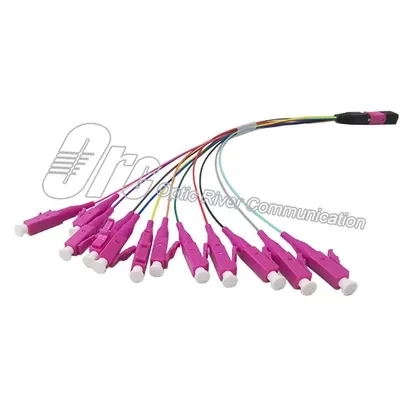

Breakout fib optik kab, 8F Mpo Pou LC konektè LSZH Materyèl SM 3.0mm
ORC bay yon gran varyete MPO/MTP® fib optik patch kòd, ki ka itilize nan sant done kote espas la limite. Yon sèl gwo dansite MPO/MTP® konektè kapab kenbe 4-72 fib, ki gwosè ki sanble ak yon konektè SC regilye. Yo nan lòd yo satisfè diferan konfigirasyon pou diferan Pleasant, nou Customize 10G, 40G, 100G MPO / MTP® kab kòf, kab fanout, kab pre-termine pou kliyan.
Karakteristik
◆ Metòd Polarite A, B, oswa C
◆ 100% IL/RL, 3D entèferomèt teste
◆ MPO fi/unpinned ak MPO gason/epingle
◆ Konplètman konfòme ak IEC Standard, YD/T Standard
◆ OS1, OS2, G652D, G657A1, G657A2, OM1, OM2, OM3, OM4, OM5 FOC disponib
Aplikasyon
◆ Koneksyon kavalye
◆ Enfrastrikti Sant Done
◆ MPO kasèt, etajè
◆ Paralèl optik
◆ 40G, 100G ak QSFP transceiver
Spesifikasyon
1. Operasyon ak Tanperati Depo
| Paramèt | min | Maks | Inite | |
| 1 | Tanperati Fonksyònman | -40 | 70 | degre |
| 2 | Tanperati Depo | -40 | 70 | degre |
2. Pèfòmans optik
| Atik | Paramèt | ||||
| MPO/MTP® Connector | SM (1310nm/1550nm) | MM (850nm) | |||
| Estanda | Pèt ki ba | Estanda | Pèt ki ba | ||
| Pèt Ensèsyon | Tipik | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Maksimòm | 0.7dB | 0.35DB | 0.7dB | 0.35DB | |
| Retounen Pèt | >=60dB pou APC | -- | |||
| >=40dB pou PC | >=20dB pou PC | ||||
| Mal Femèl | Gason: ak PIN; Fi: san PIN | ||||
| LC/FC/SC Connector | ||||
| Atik | SM | MM | ||
| 1310nm/1550nm IL (dB) | 1310nm/1550nm RL (dB) | 850nm IL (dB) | 850nm RL (dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| APLIKASYON | <=0.3 | >=60 | N/A | N/A |
3. Paramèt jeyometri
| MT | ||||
| Mezi | Limit Pase/Echwe | |||
| Paramèt | min | Maks | ||
| Reyon koub | Long Axel | 2000mm |
∞ |
|
| Kout Axel | 50mm |
∞ |
||
| Ang | Long Axel | -0.2 degre | 0.2 degre | |
| Kout Axel | APC | 7.8 degre | 8.2 degre | |
| PC | -0.2 degre | 0.2 degre | ||
| Wotè fib | 1000nm | 3000nm | ||
| Diferan Wotè Fib | N/A | 500nm | ||
| Wotè adjasan fib | N/A | 300nm | ||
| Longè Ferrule | 7.9mm | N/A | ||
| FC/LC/SC UPC | ||
| Atik | Pase/Echwe | |
| Paramèt | min | Maks |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.{{1}m | 25.00mm |
| Wotè fib | -100.00nm | 50.00nm |
| Apex Offset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Atik | Pase/Echwe | |
| Paramèt | min | Maks |
| ROK | 5.0mm | 12.00mm |
| Wotè fib | {{0}}.0nm | 50.0nm |
| Apex Offset | 0.00μm | 50.00μm |
| APC Angle | 7.700 degre | 8.300 degre |
| Erè kle | -0.500deg | 0.500deg |
4. Connector Detay
Avantaj pwodwi yo
◆ Nou te pase anpil verifikasyon sistèm bon jan kalite, tankou ISO, RoHS; epi li te pase Odisyon Founisè kont kle a.
◆ Nou gen yon kapasite pwodiksyon segondè. Kapasite kòd patch estanda se 15, 000 konektè/jou ak kapasite pwodwi MT se 3000 konektè/jou.
◆ Estanda tès nou an se anpil sevè. Chak kab teste endividyèlman nan liy pwodiksyon nou an ak 100% depatman QC teste.
◆ Sèvis nou an kalifye. Nou ensiste sou sèvis reponn ak konesans nan chak kliyan.
ORC QC Pwosesis Flow Chat
FAQ
1. K: Ki jan ou ka teste yon kavalye mòd sèl?
A: câbles patch sèl mòd nou yo te teste pou enspeksyon fen-fas, singlemode IL ak tès RL.
2. K: Èske câbles sa yo konpatib ak yon varyete modil?
A: Wi, LC câbles ka konpatib ak SFP, SFP + (BIDI SFP +), XFP, SC câbles ka konpatib ak BIDI SFP, GBIC, X2 ak XENPAK.
3. K: Ki tan mwayèn plon ou a?
A: Tan plon nou an kontwole nan 5 jou travay pou pwodwi regilye yo. Pou pwodwi MT yo, kapasite nou an se 3000 konektè chak jou.
4. K: Èske ou ka pwodwi dapre echantiyon nou voye ba ou yo?
A: Natirèlman, nou ka pwodwi dapre echantiyon ou oswa desen teknik.
