| Kalite fib: | G657A1 | Materyèl kab: | LSH |
|---|---|---|---|
| Konte fib: | 8 fib | Kalite Polonè: | UPC |
| Koulè kab: | Jòn | Kalite konektè: | MPO Gason Ak LC |
| Limyè segondè: |
fanatik soti kab, lc kalite patch kòd |
||

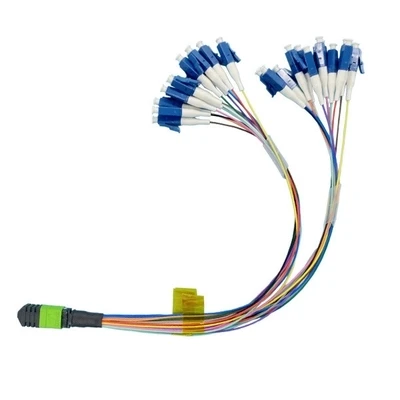

8 fib MPO - LC uniboot duplex sant done MPO fanout kab 3.0mm SM G657A1 LSZH kab
Singlemode MPO-LC fanout kab la sispann ak konektè MPO mak SENKO orijinal ak konektè estanda duplex LC uniboot. Konektè uniboot LC a gen yon tab pouse-ak-rale, ki pèmèt konektè LC yo insert epi rale soti vit ak fasilman nan etajè yo segondè dansite. Anplis de sa, li ede tou pou konsève pou espas etajè sant done ki koute chè epi fasilite jesyon fib.
Karakteristik
◆ Opsyon polarite yo se TipA, B, oswa C (Tip B se estanda)
◆ Fan-out fib ki soti nan konektè MPO/MTP® nan senp endividyèl oswa duplex
◆ Entèfas poli kalite gen PC, UPC ak APC
◆ Asanble kab fib optik yo teste 100% entèferomètr 3D
◆ Konektè mak gen SENKO, NISSIN, EZCONN, FIEL, SANWA, SANCALL ak sou sa
◆ Disponib nan FC, LC, SC, ST, MU, E2000 ak MPO/MTP®
Aplikasyon
◆ Koneksyon kavalye
◆ Câblage Sant Done
◆ MPO kasèt, etajè
◆ Telekominikasyon fib optik
◆ 40G, 100G ak QSFP transceiver
Spesifikasyon
1. Operasyon ak Tanperati Depo
| Paramèt | min | Maks | Inite | |
| 1 | Tanperati Fonksyònman | -40 | 70 | degre |
| 2 | Tanperati Depo | -40 | 70 | degre |
2. Pèfòmans optik
| Atik | Paramèt | ||||
| MPO/MTP® Connector | SM (1310nm/1550nm) | MM (850nm) | |||
| Estanda | Pèt ki ba | Estanda | Pèt ki ba | ||
| Pèt Ensèsyon | Tipik | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Maksimòm | 0.7dB | 0.35DB | 0.7dB | 0.35DB | |
| Retounen Pèt | >=60dB pou APC | -- | |||
| >=40dB pou PC | >=20dB pou PC | ||||
| Mal Femèl | Gason: ak PIN; Fi: san PIN | ||||
| LC/FC/SC Connector | ||||
| Atik | ENTELIJAN | MM | ||
| 1310nm/1550nm IL (dB) | 1310nm/1550nm RL (dB) | 850nm IL (dB) | 850nm RL (dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| APLIKASYON | <=0.3 | >=60 | N/A | N/A |
3. Paramèt jeyometri
| MT | ||||
| Mezi | Limit Pase/Echwe | |||
| Paramèt | min | Maks | ||
| Reyon koub | Long Axel | 2000mm |
∞ |
|
| Kout Axel | 50mm |
∞ |
||
| Ang | Long Axel | -0.2 degre | 0.2 degre | |
| Kout Axel | APLIKASYON | 7.8 degre | 8.2 degre | |
| PC | -0.2 degre | 0.2 degre | ||
| Wotè fib | 1000nm | 3000nm | ||
| Diferan Wotè Fib | N/A | 500nm | ||
| Wotè adjasan fib | N/A | 300nm | ||
| Longè Ferrule | 7.9mm | N/A | ||
| FC/LC/SC UPC | ||
| Atik | Pase/Echwe | |
| Paramèt | min | Maks |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.{{1}m | 25.00mm |
| Wotè fib | -100.00nm | 50.00nm |
| Apex Offset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Atik | Pase/Echwe | |
| Paramèt | min | Max |
| ROK | 5.0mm | 12.00mm |
| Wotè fib | {{0}}.0nm | 50.0nm |
| Apex Offset | 0.00μm | 50.00μm |
| APC Angle | 7.700 degre | 8.300 degre |
| Erè kle | -0.500deg | 0.500deg |
4. Connector Detay
Avantaj pwodwi yo
◆ Nou te pase anpil verifikasyon sistèm bon jan kalite, tankou ISO, RoHS; epi li te pase Odisyon Founisè kont kle a.
◆ Nou gen yon kapasite pwodiksyon segondè. Kapasite kòd patch estanda se 15, 000 konektè/jou ak kapasite pwodwi MT se 3000 konektè/jou.
◆ Estanda tès nou an se anpil sevè. Chak kab teste endividyèlman nan liy pwodiksyon nou an ak 100% depatman QC teste.
◆ Sèvis nou an kalifye. Nou ensiste sou sèvis reponn ak konesans nan chak kliyan.
ORC QC Pwosesis Flow Chat
FAQ
1. K: Ki jan ou ka teste yon kavalye mòd sèl?
A: câbles patch sèl mòd nou yo te teste pou enspeksyon fen-fas, singlemode IL ak tès RL.
2. K: Èske câbles sa yo konpatib ak yon varyete modil?
A: Wi, LC câbles ka konpatib ak SFP, SFP + (BIDI SFP +), XFP, SC câbles ka konpatib ak BIDI SFP, GBIC, X2 ak XENPAK.
3. K: Ki tan mwayèn plon ou a?
A: Tan plon nou an kontwole nan 5 jou travay pou pwodwi regilye yo. Pou pwodwi MT yo, kapasite nou an se 3000 konektè chak jou.
4. K: Èske ou ka pwodwi dapre echantiyon nou voye ba ou yo?
A: Natirèlman, nou ka pwodwi dapre echantiyon ou oswa desen teknik.
